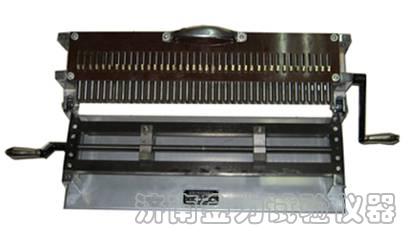

打点机（标距仪）

产品介绍

1.概述:

    济南金力试验仪器有限公司（济南金力试验机厂）生产的标距仪(又称打点机)是按国标GB228-2010金属材料拉伸试验的规定要求设计制造的,该设备打点标距准确,工作效率高,操作简便易掌握。是试验室应备的配套仪器。

主要技术参数：

1.最长标距400mm;

2.外形尺寸(长X宽X高):490X200X300mm;

3.净重:22Kg.。

  2.工作原理：

    该设备是通过一根具有螺旋带的轴旋转360°，在不同角度顺序抬起冲头，并借助弹簧的弹力顺序冲击打点。手柄摇动一周即可在样坯上打出直线排列间距为10mm或5mm，总长400mm的准确试样。

    3. 操作方法:

    3.1.将该设备放在离地面高约500mm左右的工作台上,试样放在设备的V型槽中,确定好试样的左右位置;

   3.2.根据试样直径大小,调整两立柱下端螺母使冲头尖端与试样保持合适距离;

   3.3.左手按压上部弯曲手柄的弯曲部位,使试样压紧,然后右手摇动右端手柄一周,即可打出标距点;

3.4.向上提起弯曲手柄,取出试样即完成了标距工作;
