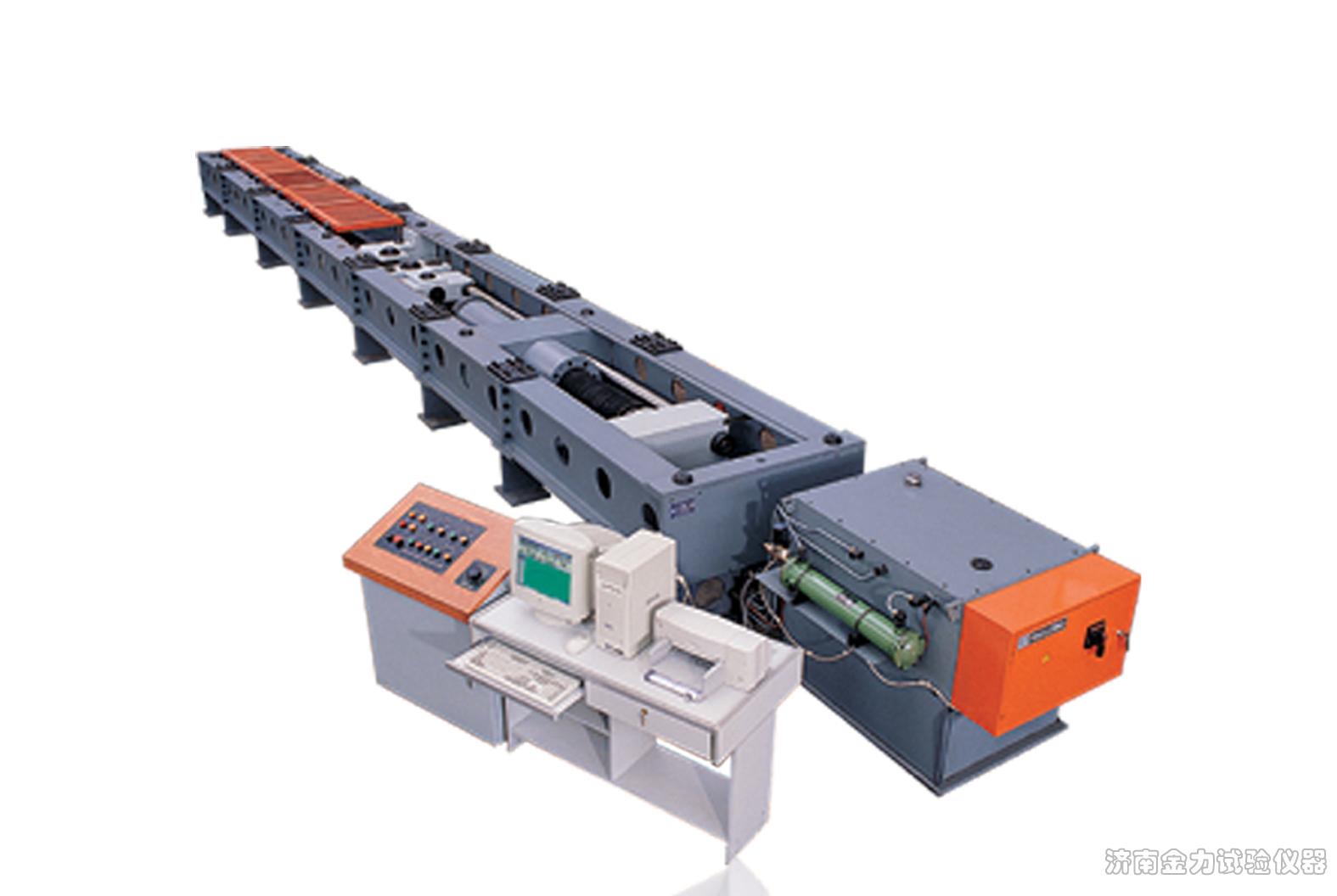

卧式拉力试验机

产品介绍

一、概述

LES型数显式、LEW型微机屏显式、LAW型微机控制电液伺服式卧式拉力试验机采用卧式框架结构，单出杆双作用活塞缸施加试验力，由计算机控制系统（数显式为手动控制）通过控制送回油阀等部件来实现试验过程的控制，试验数据由负荷传感器精确采集并传输至计算机（数显式为液晶显示屏），系统自动分析处理及存储试验结果，打印机可直接打印所需的试验报告。LAW系列同时配备手动操作模式,更加方便.本机主要用作石油钻具、钻杆、钢丝绳,链条,绳索,船用锚具的拉伸试验，是一款能满足现代工业生产,工程试验,科研和教学等行业要求的理想试验设备。

二、整机描述

主机系统

主机部分主要由主机框架、油缸座、油缸、负荷传感器、支撑架等部件组成，可对试样进行拉伸试验。

主机框架采用钢板焊接结构，框架前端装有油缸座和油缸，后端装有移动横梁,活塞杆端部装有负荷传感器和一套插销附具。试验时，将试样固定到插销附具上,便可进行拉伸。

三、油源系统

油源系统由油泵电机组、油箱（含阀组及配套设施）、管路系统、强电系统等组成，采用优质低噪音柱塞泵泵，全封闭标准油箱；油泵电机组采用平面布局，整套系统按照节能、布局简洁的原则进行设计；油箱配电子式油温油位计、高压滤油器、空气滤清器等并带有油温、液位、油阻保护与指示装置，根据油路的使用要求，油源配备风冷却装置。

四、软件系统

基于Windows XP操作平台，具备可编程功能，等速率试验力控制、等速率位移控制、试验力保持、位移保持等多种试验模式任意组合，最大程度的满足了各类试验方法的要求，实现试验需要的各类数据显示、曲线绘制、数据处理及存储打印等功能；

通过计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力、等速位移等的控制；

配备试验力、位移两个闭环控制回路；

具备完整的文件操作功能，如试验报告、试验参数、系统参数均可以文件方式存储；

主界面集试验日常操作所有功能，如试样信息录入、试样选择、曲线绘制、数据显示、数据处理、数据分析、试验操作等功能于一体，试验操作简易、快捷；

可输出数据到打印机打印试验报告；

系统分级管理，系统参数对专家级用户全部开放，保证了系统使用灵活可靠。

五、安全保护装置

当试验力超过最大试验力的2％～5％或设定值时，过载保护；

当活塞移动到极限位置时，行程保护；

试验空间配置钢板防护罩，确保工作人员人身安全；

带有油温、液位、油阻保护与指示装置；

当出现紧急情况时，直接按下控制柜上的急停按钮，断电保护。

六、主要技术指标及参数

最大试验力：100kN、300kN、500kN、1000kN、2000kN、3000kN等

试验力测量范围：2%~100%；

试验力示值相对误差：≤示值的±1%；

最大拉伸空间（含活塞行程）：1000mm（根据要求而定）；

活塞行程：0－200mm（根据要求而定）；

活塞位移测量范围：0～200mm（根据要求而定）；

活塞最大工作速度：80mm/min（根据要求而定）；

主机有效空间约：500mm×30000mm（根据要求而定）

整机外形尺寸约：30000mm×1100mm×600mm（根据要求而定）。

七、系统配置清单

主机系统

单出杆双作用低摩擦活塞缸        进口密封件          1套

力传感器                                                         1只

油缸座                                                            1件

主机框架                        钢板焊接                     1套

活塞杆保持架                                                   1套

活塞限位                                                         2套

油源系统

标准油箱                                                         1套

油泵                                                               1只

电机                                                               1台

伺服阀                                                            1只

电气部分

电气控制柜                  金力技术                       1套

电气元器件                  国内知名品牌                 1套

电线电缆                                                        1套

控制系统

测控卡                      金力技术                        1套

计算机                      联想品牌主流配置            1台

打印机                      HP激光打印机                 1台

试验软件                                                       1套

试验附具

插销式连接附具                                              1套

其它

安装调试工具及密封备件                                  1套

使用说明书，合格证，装箱单等随机技术文件       1套
