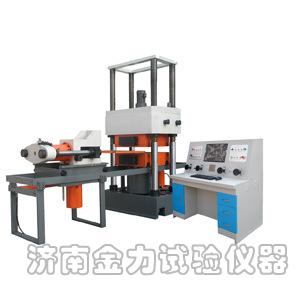

YAW-5000/10000J型微机控制电液伺服压剪试验机

产品介绍

一、产品型号：YAW-5000J/10000J

二、产品名称：微机控制电液伺服压剪试验机

三、主要用途及适用范围：

    济南金力试验仪器有限公司生产的YAW-5000J/10000J微机控制电液伺服压剪试验机主要用于检验球型支座、公路桥梁橡胶板式支座以及公路桥梁盆式橡胶支座成品力学性能试验，符合《GB/T17955-2009》、《JT/T4-2004》、《JT391-2009》的标准要求，可进行球型支座的竖向承载力试验、摩擦系数试验、转动力矩试验、公路桥梁板式橡胶支座的抗压弹性模量试验、抗剪弹性模量试验、容许剪切角试验、极限抗压强度试验、摩擦系数试验、容许转角试验以及公路桥梁盆式橡胶支座的额载试验下轴向压缩变形和径向变形的检测及抗压弹性模量试验、抗剪弹性模量试验、抗剪粘接性能、抗剪老化、摩擦系数、转角试验、极限抗压强度试验、容许转角试验。该试验机采用微机控制协调多级液压加载、连续加荷平稳、多级试验力保持、自动采集并储存数据、绘制曲线，自动打印试验报告，计算机适时控制试验进程、显示试验力及试验曲线、操作简单可靠，便于操作。并采用高精度负荷传感器测力、进口伺服阀元件，使整机性能稳定可靠。

  板式支座测定参数如下：

   抗压弹性模量

   抗剪弹性模量

   抗剪粘结性

   抗剪老化性

   摩擦系数

   容许转角

四、产品主要技术参数

1、垂向加载主机(5000kN/10000kN)

1.1 垂向最大试验力：5000kN；10000kN

1.2试验力有效测量范围：20kN～5000kN；40kN～10000kN

1.3测力方式：负荷传感器测力；

1.4试验力精度：≤±1%（0.4%~100%F.S）；

1.5试验机最大空间：1500mm；

1.6活塞行程：200mm；

1.7活塞空载移动速度：0～50 mm/min；

1.8活塞加载移动速度：0～30 mm/min；

1.9位移测量范围：0～200 mm；

1.10位移测量精度：±1%Fs；

1.11四点变形测量范围：0～50 mm；

1.12四点变形测量平均值精度：±0.5%Fs；

1.13上台面尺寸：750mm×750mm；

1.14小车台面尺寸：750mm×750mm；

1.15上、下压盘表面硬度：（50～55）HRC；

1.16横梁升降速度：150mm/min；

1.17试件运输和定位小车、轨道及附属装置1套；

1.18主机外型尺寸（长×宽×高）：约1400mm×1200mm×4050 mm；

2、水平加载装置(1000kN),带有保持水平推力的调整装置.

   2.1横向最大试验力：1000kN；

2.2试验力有效测量范围：4 kN～1000kN；

2.3测力方式：负荷传感器测力；

2.4 试验力精度：≤±1%（0.4%~100%F.S）；

2.5活塞行程：200mm；

2.6 活塞空载移动速度：0～50 mm/min；

2.7活塞加载移动速度：0～30 mm/min；

2.8 位移测量范围：0～200 mm；

2.9变形测量：高精度位移传感器测量试样的剪切变形

2.10 位移测量精度：±1%Fs；

2.11变形测量平均值精度：±0.5%Fs；

2.12剪切力施加装置具有高度调整，最大调整范围： 150mm；

3、转角加载装置(300kN)

   3.1最大试验力：300kN；

3.2试验力有效测量范围：12 kN～300kN；

3.3测力方式：负荷传感器测力；

3.4 试验力精度：≤±1%（4%~100%F.S）；

3.5 活塞行程：150mm；

3.6 位移测量范围：0～150 mm；

3.7 位移测量精度：±1%Fs；

 3.8变形测量平均值精度：±0.5%Fs,(0.001mm分辨力)；

五、产品的主要配置：

  5.1 试验机主机（包括主机部分、横向剪切部分及转角试验装置）

  5.2 伺服控制用油源

  5.3 电液伺服阀组

5.3.1 控制用伺服阀（两只）                         美国MOOG公司D633伺服阀

5.3.2 比例溢流阀 （两只）                          进口DBEE溢流阀

5.3.3风冷却器                                      日本大生工业

5.3.4滤油器                                        黎明液压

5.3.5液控单向阀                                    上海立新

5.3.6电磁换向阀                                    上海立新

5.3.7叠加式溢流阀                                  上海立新

5.3.8单向阀                                        上海立新

5.3.9吸油滤油器                                    黎明液压

5.3.10液位液温计                                   黎明液压

  5.4 双通道程控放大器                               金力公司专有技术生产

  5.5 计算机控制系统（包括通用控制软件和接口系统）   金力公司专用技术生产

  5.6 强电控制柜（主要元器件是进口件）               金力公司专有技术生产

  5.7 位移传感器                                     日本OMRON

  5.8 垂向油压传感器                                 中航机电

  5.9 横向剪切负荷传感器                             福建莆田

  5.10 计算机                                        研华工控机

  5.11 打印机                                        HPA4激光打印机

  5.12数显百分表、数显千分表各4只                    桂林电子
