TLS-S1000型双数显弹簧拉压试验机方案建议书-济南金力试验仪器有限公司整理发布

一、主要用途：
  本机依据国家弹簧拉压试验机标准规定的技术要求，拉簧、压簧、碟簧、塔簧、板簧、卡簧、片弹簧、复合弹簧、气弹簧、模具弹簧、异性弹簧等精密弹簧的拉力、压力、位移、刚度等强度试验和分析。
二、功能特点：
1、   能够测量弹簧的拉力、压力、刚度、位移及显示日期、编号等内容
2、   采用大规模继承电路，提高了测试精度，人机对话直观明了
3、   依据国家标准设计的弹簧检测专用程序，效率高、功能全、操作方便
4、   从寄希望原理和程序软件两方面考虑提高了量程的精确测量范围
5、   即适合生产线上弹簧的批量检测、分选，也适合试验室的精密抽检
6、   数据与曲线随试验过程动态显示
7、   可对曲线进行再分析，可放大、缩小和点击察看曲线上各点对应的数据。
8、   可将力值、位移、刚度、曲线等数据形成标准的试验报告进行打印
9、   具有程控和机械两级限位保护

三、外观

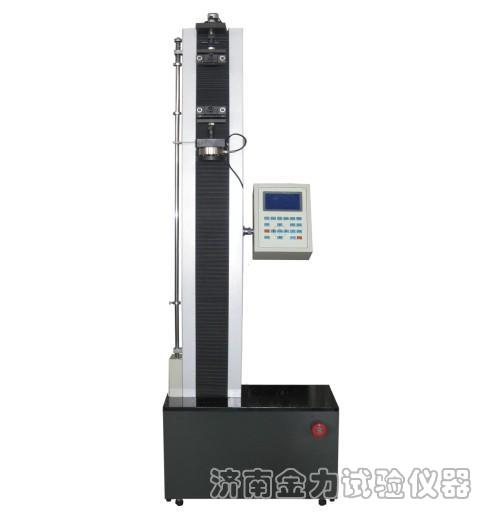

该试验机主体结构为单臂式结构。上空间为拉伸试验空间，下空间为压缩试验空间，进行试验力校准时应将标准测力计放在工作台上。主机的右侧为控制显示部分。整机结构大方，操作方便。具体如下图所示

四、概述

本试验机采用直流伺服电机及调速系统一体化结构驱动皮带轮减速机，经减速后带动丝杠副进行加载。电气部分包括负荷测量系统和位移测量系统组成。所有的控制参数及测量结果均可以在液晶屏幕上实时显示，并具有过载保护等功能。

五、机构介绍

1.主机部分

主机采用单臂式结构，电机及减速机构位于主机下部，对于所有的拉伸试验均在上横梁和中横梁之间进行。压缩试验，在中横梁和工作台之间进行。电机通过皮带轮减速机带动丝杠副旋转，从而驱动中横梁上下移动，对试样进行加载。试验速度的大小可由安装在主机下面的电机调速系统控制完成。

2.电气部分

2.1.电气部分的组成：

电气部分由调速系统及显示测量系统组成，本机采用直流伺服电机及调速系统，通过调速系统控制交流电机的正、反转和速度的精度。负荷测量系统由一只高精度的负荷传感器、测量放大器、A/D转换器、稳压电源等组成。所有的控制参数及测量结果均可以在大屏幕液晶上实时显示。并具有过载保护功能。

2.2.试验机电气部分操作面板：

试验机电气部分操作面板图如下：

2.3.电气控制面板使用说明

电气面板功能键及液晶显示见附图二

1         试验力LOAD：

1．1   校准：按【校准】键后，屏幕左上方有光标闪烁，此时可以用上下箭头调整显示的力值，使其与实际的力值误差减小，达到要求的指标，再按此键保存，光标消失。（为每年的鉴定用，不要随便动）。

1．2    档位：按此键，屏幕左上方的<C  *1>，<C  *2>，<C  *5>，<C  *10>循环出现，<C  *1>：测量范围最大力的20%-100%，即200－1000N;

<C  *2>：测量范围最大力的10%-50%，即100－500N;

<C  *5>：测量范围最大力的4%-20%，即50－200N;

<C  *10>：测量范围最大力的2%-10%，即20－100N;

2       清零：

2．1                试验力：负荷（LOAD）显示在液晶屏左上角，按此键试验力被清为零。

               （若想保存，可以按两下校准键）

2．2                位移：位移（ELONG）清零。

2．3                峰值：峰值（PEAK）显示在液晶屏右上角，按此键清零。

3  运行控制：

3．1    速度：按此键后，速度改变，选择合适的速度。

3．2    上升，下降，停止：按下后，运行状态改变，并显示（UP，DOWN ，STOP）。

4  位移：

4．1    输入：位移输入键，显示屏右边第三排显示“ELONG：000.00”，用数字键输入两压盘或两挂钩的实际的位移，按【确认】键确认（显示屏右边第三排显示恢复）。

4．2    设定：按【设定】键，屏幕上ELON0, ELON1, ELON2, ELON3，ELON4，ELON5循环出现,用数字键输入设定值，最后用【确认】键确认（显示屏右边第三排显示恢复）。

4．3    确认：【输入】【设定】的确认。

5  数字键，打印，复位：

5．1    打印：选配功能，标准配置不带打印功能。按此键，可打印刚度值。

5．2    F2：  选配功能，标准配置不带打印功能。按此键，进入打印界面，设好日期再按一下，打印结果。

5．3    数字键：可输入速度等。

5．4    开始： 开始后不能设定速度。速度为零不能开始。速度在设定状态下（设定未完成）不能开始。

5．5    复位： 若出现不正常现象，请按此键复位，重新开始。

6 操作规程：

6．1： 本机测试压簧分为两种测试方法：

       <1>．压簧定高度测力；             <2>．压簧定变形测力；

       本机测试拉簧分为两种测试方法：

       <1>．拉伸弹簧指定长度测力；       <2>．拉伸弹簧规定变形量测力；

6．2： 压簧定高度测力：

<1>．按【速度】键，液晶显示屏速度（SPEED）后面光标闪烁，此时按数字键，输入运行速度，100（单位：mm/min）。再按一下【速度】键，使光标不再闪烁，同时锁存速度值。

<2>．按【上升】或【下降】按键使上压盘移动至装卸试样比较方便的高度（上下压盘的空间能够放进弹簧），按【停止】按键使试验机横梁停止，用标准长度量具（游标卡尺或量块等）测量出上下压盘之间的高度值，按【输入】键，显示屏右边第三排显示“ELONG：000.00”，用数字键输入上下压盘的高度值，应保证此值为正值，若此高度值显示为负值，按【F1】使显示值转换为正值，然后按【确认】键确认（显示屏右边第三排显示恢复）。同时此高度值会显示在液晶屏左下方的“ELONG（mm）”字符下方。

<3>．设定弹簧高度：按【设定】键，显示屏右边第三排ELON0, ELON1, ELON2, ELON3，ELON4，ELON5循环出现。

ELON0为弹簧的自由高度，用数字键输入；

ELON1为定高度测力的第一高度值，用数字键输入；

ELON2为定高度测力的第二高度值，用数字键输入；

ELON3为定高度测力的第三高度值，用数字键输入；

ELON4为定高度测力的第四高度值，用数字键输入；

ELON5为定高度测力的第五高度值，用数字键输入；

上述数据显示在相应的字符后面，并且为正值，否则按【F1】使数据转换为正值，还应满足ELONG> ELON0> ELON1> ELON2> ELON3> ELON4> ELON5，

最后用【确认】键确认（显示屏右边第三排显示恢复）。

若只需设定一个点或两个点的高度时，应将后面不需要测试点的数据设定为零。

  <4>．根据试样的负荷值，按【档位】，选择合适的档位，按试验力清零键使“LOAD”字符显示下的值为零。

<5>．按【F3】键，液晶屏右下方显示“P0：×××N”，按【▲】【▼】键，使“F0”值为零，再按【F3】键，显示转换为“f：××.×mm”，此数据不影响此方法测试，最后按【F3】键，使显示消失。

<6>．根据试样刚度值，按【速度】键，输入速度值，再按【速度】键，锁存速度值。刚度值较大（变形量小，负荷值大）的试样，建议选择试验速度慢一些；刚度值较小（变形量大，负荷值小）的试样，建议选择试验速度快一些。

<7>．后按【开始】键，试验机将按照设定的速度下降，并按照事先设定好的ELON1, ELON2, ELON3（设定高度）等值，自动的采集高度对应的力值并显示，并自动计算刚度值。当横梁到达ELON5（设定高度）值后，自动返回到“ELONG：000.00”（按【输入】键输入的返回位移值）后停止。

  <8>．错误信息：按【开始】键后，显示屏右下角显示“WRONG”，表示输入有误或试验速度过快。

输入值必须保证ELONG> ELON0> ELON1> ELON2> ELON3> ELON4> ELON5且都为正值。或降低试验速度再试。

6．3：压簧定变形测力：

  <1>．按【速度】键，液晶显示屏速度（SPEED）后面光标闪烁，此时按数字键，输入运行速度，100（单位：mm/min）。再按一下【速度】键，使光标不再闪烁，同时锁存速度值。

<2>．按【上升】或【下降】按键使上压盘移动至装卸试样比较方便的高度（上下压盘的空间能够放进弹簧），按【停止】按键使试验机横梁停止，用标准长度量具（游标卡尺或量块等）测量出上下压盘之间的高度值，按【输入】键，显示屏右边第三排显示“ELONG：000.00”，用数字键输入上下压盘的高度值，应保证此值为正值，若此高度值显示为负值，按【F1】使显示值转换为正值，然后按【确认】键确认（显示屏右边第三排显示恢复）。同时此高度值会显示在液晶屏左下方的“ELONG（mm）”字符下方。

<3>． 设定弹簧变形量：按【设定】键，显示屏右边第三排ELON0, ELON1, ELON2, ELON3，ELON4，ELON5循环出现。

ELON0为弹簧的自由高度，用数字键输入；

ELON1为定变形测力的第一变形值，通过按【F1】键，使显示屏右边第三排显示为“ELONG:－000.00”，然后用数字键输入；

ELON2为定变形测力的第二变形值；

ELON3为定变形测力的第三变形值；

ELON4为定变形测力的第四变形值；

ELON5为定变形测力的第五变形值；

上述数据显示在相应的字符后面，并且为负值， ELON1> ELON2> ELON3> ELON4> ELON5且为负值，如elong1＝－5.00mm，elong2＝－10.00mm，elong3＝－15.00mm；

最后用【确认】键确认（显示屏右边第三排显示恢复）。

若只需设定一个点或两个点的高度时，应将后面不需要测试点的数据设定为零。

  <4>．根据试样的负荷值，按【档位】，选择合适的档位，按试验力清零键使“LOAD”字符显示下的值为零。

<5>．按【F3】键，液晶屏右下方显示“P0：××.×N”，按【▲】【▼】键，置入预压力（最大力255），再按【F3】键，显示转换为“f：××.×mm”，按【▲】【▼】键，置入上压盘到达设定自由高度值的减速提前量值（最大值25.5，单位mm）机器到达此值时以2mm/min的速度对试样进行预压力值下的变形量基准定位，然后返回原设定速度进行测试。

    若此值太小、试验速度又高，则机器找不到预压力值；若此值太大又影响测试效率，可根据批量检测试样的自由高度偏差及试验速度设定，选择一合适值。最后按【F3】键，使显示消失。

<6>．根据试样刚度值，按【速度】键，输入速度值，再按【速度】键，锁存速度值。刚度值较大（变形量小，负荷值大）的试样，建议选择试验速度慢一些；刚度值较小（变形量大，负荷值小）的试样，建议选择试验速度快一些。

  <7>．弹簧测试：按【开始】键，试验机将按照设定的速度下降，在到达以ELONG（弹簧自由高，通过【设定】输入）为基准，提前“f:00.0mm”，（f为减速提前量）值，开始减速，速度变为2mm/min，当达到“P0:00.0N”（P0为预压力）后，速度恢复到预设的试验速度，同时位移显示清零，试验机将按照设定的速度下降，并按照事先设定好的ELON1, ELON2, ELON3（设定变形量）等值，自动的采集变形对应的力值并显示，并自动计算刚度值。当横梁到达ELON5（设定的第5变形）值后，自动返回，同时位移自动恢复，当到达“ELONG：000.00”（按【输入】键输入的返回位移值）后停止。

  <8>．错误信息：按【开始】键后，显示屏右下角显示“WRONG”，表示输入有误或试验速度过快。

输入值必须保证ELONG> ELON0，且ELONG为正值，

      ELON1> ELON2> ELON3> ELON4> ELON5且都为负值。或降低试验速度再试。

6．4．拉伸弹簧指定长度测力：

与压簧定高度测力测试操作步骤基本相同（参阅6．2）,不同之处

<1>．操作步骤6．2 .<2>中应输入上、下两挂钩间的长度值，并且为负值。

<2>．操作步骤6．2 .<3>中设定的数据值全部为负值，并且满足：

ELONG> ELON0> ELON1> ELON2> ELON3> ELON4> ELON5的要求。

如：－1.00> －5.00> －10.00> －15.00等。

6．5．拉伸弹簧规定变形量测力：

与压簧定变形测力测试操作步骤基本相同（参阅6．3）,不同之处

<1>．操作步骤6．3 .<2>中不能输入上、下两挂钩间的长度值，应为输入下挂钩所停位置到移动至试样能受力时的长度值，此值应小于10mm，并且为正值。

<2>．操作步骤6．3.<3>中设定的数据值应满足

ELONG> ELON1> ELON2> ELON3> ELON4> ELON5的要求。ELON0不受约束。

6．6：结果查询：

      试验结束后，按【设定】键，显示屏右边第三排ELON0, ELON1, ELON2, ELON3，ELON4，ELON5循环出现时，同时显示屏右边第二排F1, F2, F3，F4，F5其后面的力值为对应ELON1, ELON2, ELON3等的力，显示屏右边最后一排排出现F’，F’1,   F’2， F’3等力值；

F’为平均刚度，

F’1为变形0到ELON1的刚度；

F’2为ELON1到 ELON2的刚度；

F’3为 ELON2到 ELON3的刚度；

以次类推。

6．7：普通断裂拉力测试：

<1>．自备试样夹具。

<2>． 按“复位”或按“设定”键，将所有设定数据置零，按“确认”返回“SPEED”显示。

<3>．按上述有关操作将速度设置机器内，并将中横梁调整至装入试样比较方便的位置，然后用夹具把试样加紧。

<4>．按“F3”，液晶屏右下方显示“d”，若试样为圆柱形截面，则用数字键输入试样直径值，否则再按“F3”，显示屏右下方显示更换为“S”，则用数字键输入试样的截面积，再次按“F3”，使液晶屏右下方提示字符“d”“S”消失，试样的尺寸d和S，二者只能取其一，另一值必须为零。

<5>．根据试样的负荷值，按【档位】，选择合适的档位，按试验力、位移及峰值清零键使“LOAD”、“ELONG（mm）及“PEAK”字符显示下的值为零。

<6>．按“开始”键，试验机将对试样加荷至断裂后停机，试样的最大试验力在液晶屏右上方“PEAK”后面显示，抗拉（压）强度在液晶屏右下方“Q”后显示。
