TNS系列卧式弹簧扭转试验机

产品介绍

一、项目简介

TNS系列卧式弹簧扭转试验机是适用于小型弹簧扭转试验的新型试验设备。该机由扭矩传感器、光电编码器、测量放大电路及单片机处理系统组成。适合于电业、冶金、石化、机械、铁路等行业，可起到产品故障预防性检查、诊断、筛选等作用。

辅具的设计与主机相匹配，根据用户试样设计夹具，在试验过程中装夹方便，使用安全可靠，不影响试验精确度。

二、主要构成：

主机：该部分由工作台、夹具等组成。整机空间结构合理，造型美观，而且保证主机具有足够的刚性和较高的同轴度等运行精度指标。具有速度可调、自动测试等功能。

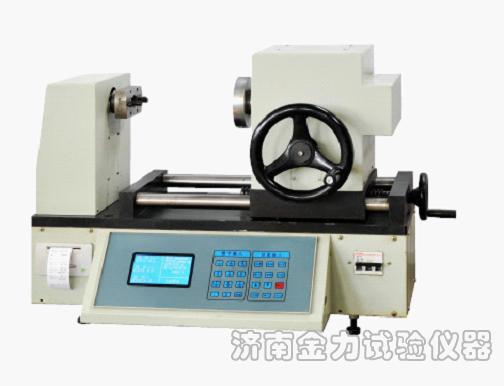

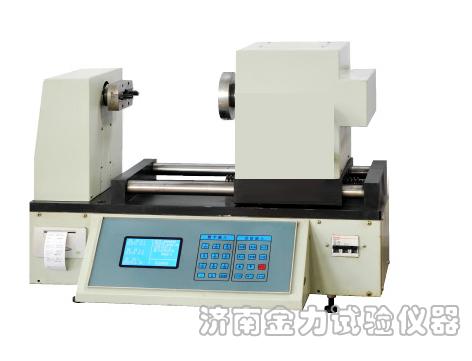

传动系统：本机分为手动操作与电动操作两款机型（图片中带手轮者为手动加载型；无手轮者为电动加载型），经传动部分，完成试样的扭转等力学性能试验，快捷方便、 性能可靠。

试验参数（扭矩、扭转角度）测量及控制系统：该系统是我公司研制生产的控制采集数据系统，实现了扭矩、扭矩峰值、试样扭转角度数字显示，操作方便。

三、主要功能

3.1试验角度预置设定；；

3.2试验结束自动打印；

3.3试验中可手动任意停止

四、技术指标：

扭矩最大试验力：100、200、500、1000Nmm

扭矩最小读数值：0.1Nmm

扭矩测量范围： 10%-100% FS

最大扭转角度：9999.9º

扭转角分辨力：0.1º

扭矩精度等级：1级

扭矩准确度： 优于示值的±0.5％

工作环境： 室温10～35℃，湿度20%～80%
