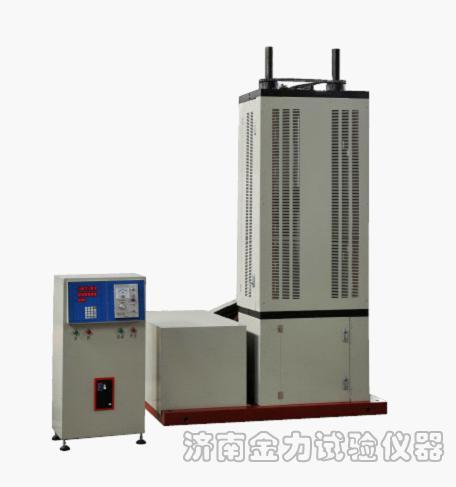

TPJ系列机械式大型弹簧疲劳试验机

产品介绍

1.用途

   TPJ系列机械式弹簧疲劳试验机主要用于对各种螺旋弹簧及各种汽车、摩托车、等机动车所使用的筒式减振器进行疲劳寿命试验。

2．技术要求

2．1 阻力测试范围：       10、20、30、50KN

2．2 试件试验振幅：       ±125mm           可调

2．3 试件试验频率：       ≤5Hz             可调

2．4 试件试验空间：       ≤600mm           可调

2．5 试件运动方向：       铅垂方向

2. 6 试件最大外径：       Φ250mm           可定制

3．工作条件

3.1在室温100C~350C范围内，相对湿度不大于80%；

3.2稳固的基础上水平安装；

3.3在无振动的环境中；

3.4周围无腐蚀性介质；

3.5电源电压380V，频率为50Hz,其波动范围不超过额定电压的10%；

3.6在无明显电磁干扰的环境中；

3.7试验频率的工作范围≤5Hz，波动误差不超过±2%.

4.功能特点

主机

主机主要由机架、机械式加载机构、传动机构、夹具四部分组成。机架由立柱、工作台、激振台、上横梁、丝杠升降机构、底座等部分组成，立柱、工作台、激振台、上横梁、丝杠升降机构安装在一起，并稳定的安装在底座上；被测试件通过专用夹具安装在激振台和丝杠之间，通过调节丝杠的升降来满足不同尺寸规格的试件的要求，通过更换专用夹具，满足不同安装方式的试件的要求。加载机构为机械式结构，主要由曲柄连杆机构组成，将电机的旋转运动转化为铅垂方向的直线往复运动；通过调整滑块的偏心量，即可调整直线往复运动的距离，达到被测试件要求的试验行程。

传动机构由电磁调速电机和飞轮组成，通过调节电机转速，可使试验频率在1-5Hz范围内任意调节。

整个机械系统部分具有结构合理、简单可靠，试验空间调整、试验行程调整准确、方便；试件装夹方便、可靠；整机运转平稳，易于保养、维护等特点。满足《技术要求》中对机械系统部分的要求。
